螺旋分级机分为单螺旋分级机、双螺旋分级机、高堰式分级机和沉没式分级机，它广泛适用于选矿厂中与球磨机配成闭路循环分流矿砂，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。根据螺旋数量的不同，有单螺旋和双螺旋之分。根据分级液面的高低又可分为高堰式和沉没式（或称浸入式）两种。高堰式分级机的溢流堰高于下端螺旋轴的中心，而低于螺旋叶片的上缘，分级液面的长度不大，液面可直接感受到螺旋叶片上的搅动作用，故适于粗级分级作用，分级粒度多在0.15mm以上。沉没式分级机的下端螺旋叶片完全浸入在液面以下，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm以下，它的溢流生产率较高。不同的螺旋分级机会产生不同的分级效果，客户在选购时请根据实际使用要求跟螺旋分级机厂家确定具体型号。
螺旋分级机工作原理

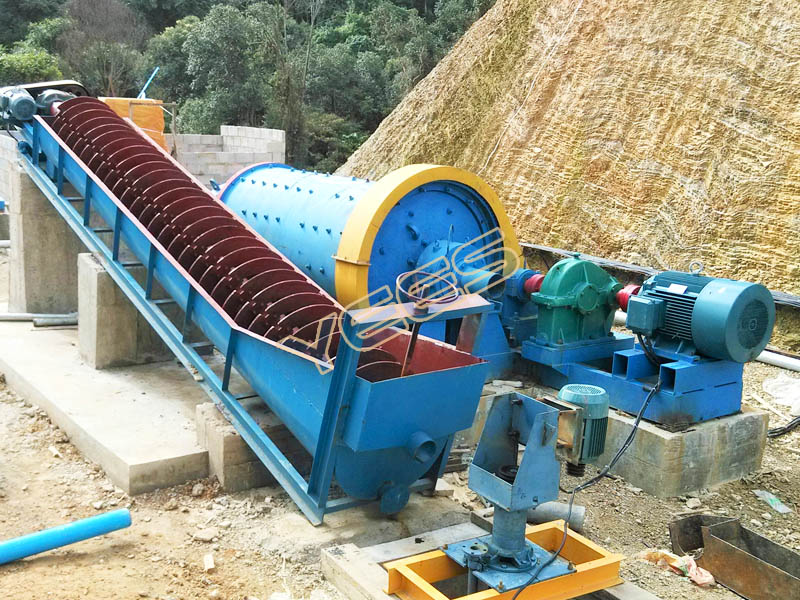

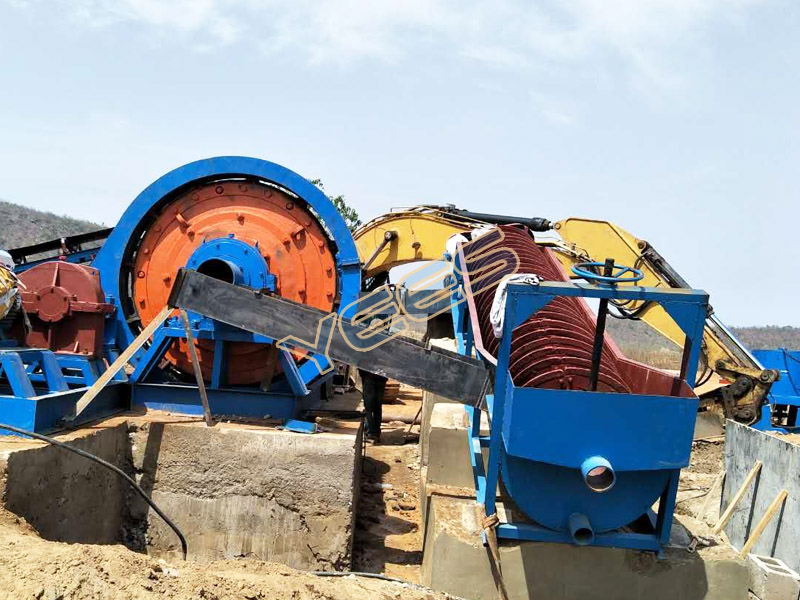

细磨后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下端是矿浆分级沉降区。螺旋低速转动，对矿浆起搅拌作用，使轻细颗粒悬浮到上面，和水一起流到溢流边堰处溢岀，进入下一道工序处理。粗重颗粒则沉降到槽底，由螺旋输送到排料口作为返砂排出。通常螺旋分级机与磨机组成闭路，将粗砂返回磨机再磨。

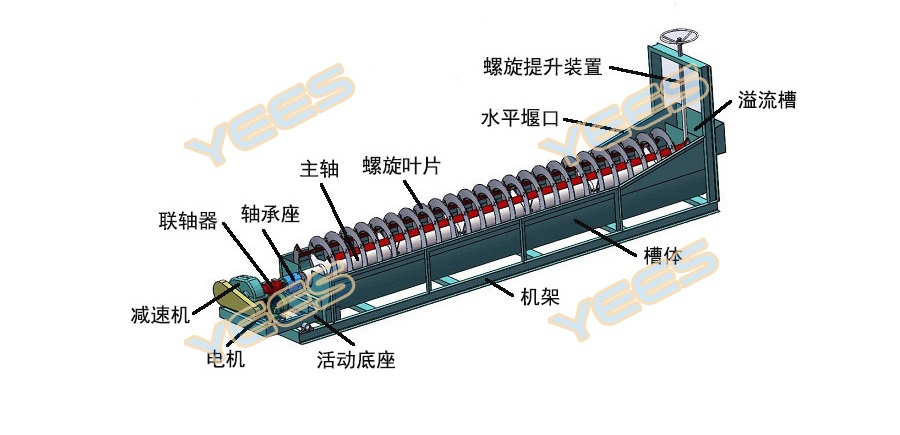

单螺旋分级机结构图
优势和特点
1. 构造简单，工作稳定可靠，操作方便；
2. 螺旋轴的入水头、轴头采用生铁套，操作可靠；
3. 石粉质量易于控制，0.00-0.75mm石粉含量在2%-15%之间可调；
4. 采用瓦片内衬，维修率低；
5. 底座采用槽钢，机体采用钢板焊接而成，质量好耐磨性高。

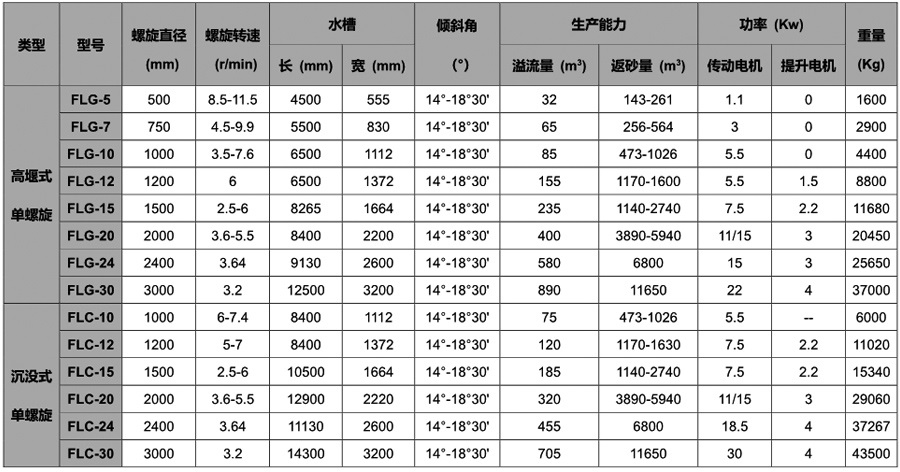

主要技术参数
