隔膜选矿跳汰机以隔膜的往复运动，使分选介质（水）产生脉动并利用矿物与脉石的比重差产生分选作用的选矿设备。可以分为上动型隔膜跳汰机、下动型圆锥隔膜跳汰机、侧动型跳汰机和圆锥型跳汰机。适用于选别金属矿石，例如金矿、锡矿、钨矿、钛矿、铅矿、铁矿、锌矿、锰矿等。隔膜跳汰机由于振幅小，振动强度低，只适用于细粒物料的分选。
隔膜选矿跳汰机工作原理
在入料粒度范围内的原矿通过给料装置均匀给入跳汰机。跳汰机的摆杆在偏心连杆机构的作用下上下摆动，带动椎体同时做上下运动，进而对跳汰机内的水流产生规律的上下波动。传统隔膜跳汰机的脉动曲线为正弦波曲线，形成垂直交变的水流作用力，使矿物在此作用力下得以重新分层。密度较大的矿物颗粒在水流中的沉降速度快，处于物料层的下部空间，而密度小的矿物颗粒在水流中的沉降速度慢，处于物料层的上层空间。因此进入跳汰机的物料大致分为轻和重两个物料层。由于密度的差异性，密度小的物料很难透过密度大的物料层进入下部空间，所以轻矿物随水流进入尾矿槽排出，而密度大的重矿物可以穿过床石层和筛网进入精矿槽。物料不断进入跳汰机，经过分选，再分别排出，就形成了连续不断的跳汰选矿过程。选矿过程中，一般通过调节偏心轴的偏心量来调节摆杆上下移动的距离，通过调节电机转速来调节跳汰机的冲次。

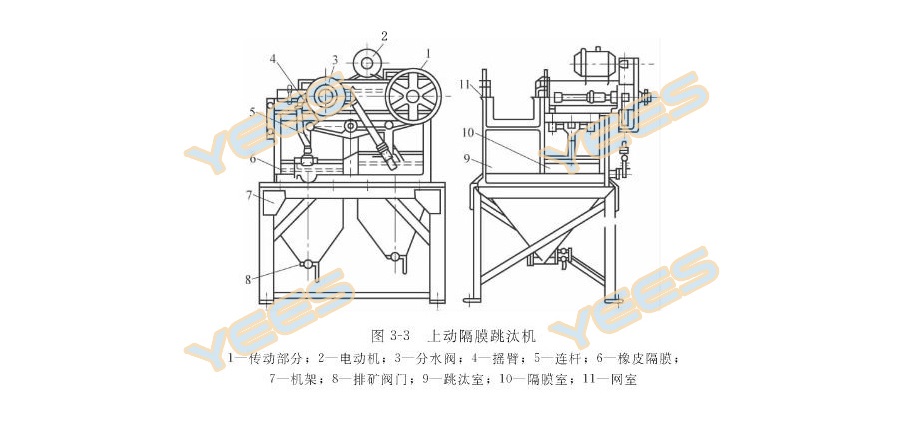

隔膜选矿跳汰机结构图
优势和特点
1. 体积小，方便移动，适合小规模选矿作业；
2. 结构简单，操作容易，维护方便；
3. 对各种矿物的适应性强；
4. 设备运行稳定可靠，节能耐用；
5. 投资小，收益快。

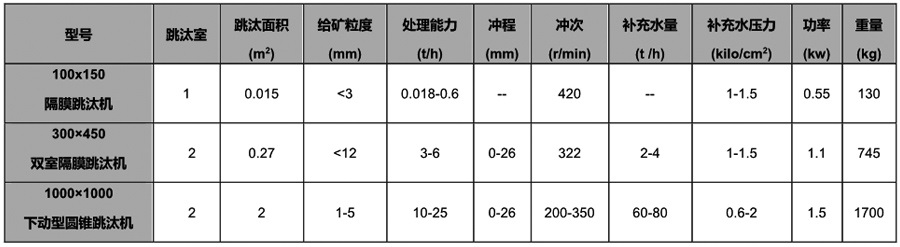

主要技术参数
