产品简介

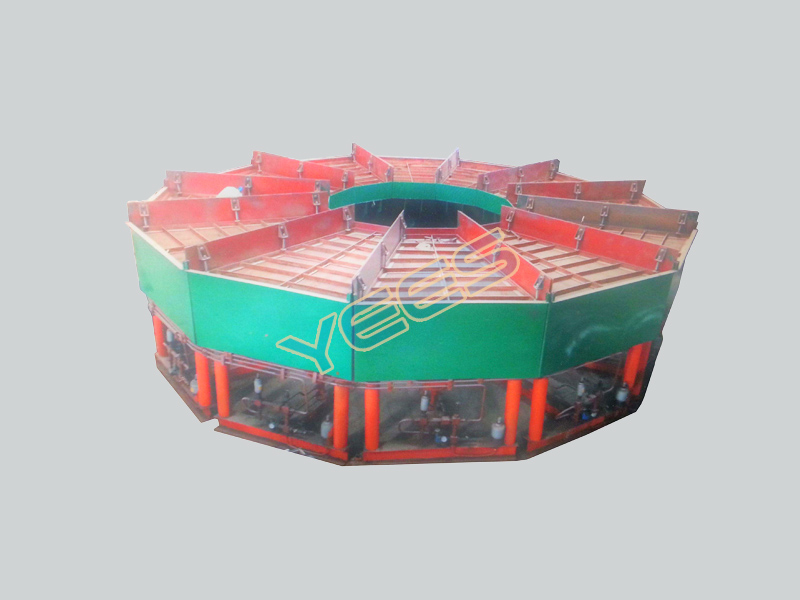

液压径向跳汰机又称为圆形跳汰机，属于大型跳汰机。它主要由驱动和槽体两部分组成。驱动为机械液压形式，动力由电机提供。通过变速机构，由减速器带动凸轮转动，由凸轮推动每个主动油缸的柱塞进行周期性往复运动。通过液压管路及各种阀件，又驱动从动油缸运动，从而带动每个跳汰机的锥斗上下脉动。

液压径向跳汰机与其他跳汰机相比具有很多优点：跳汰面积大、处理能力强；由于跳汰槽体呈扇形，结构紧凑、给矿集中、占用空间小、适于在采矿船上使用。由于采用液压传动，传动机构简化且节省动力，例如：一台九室的DYTA-7750跳汰机总总功率为11.6Kw。比同样选矿面积的普通跳汰机省动力约55%。径向液压跳汰机的跳汰曲线近似锯齿形的不对称脉动曲线，不但利于细粒重矿物的回收，还大量的减少了跳汰机筛下补水量，筛下补充水量为普通跳汰机的四分之一左右。

液压跳汰机工作原理

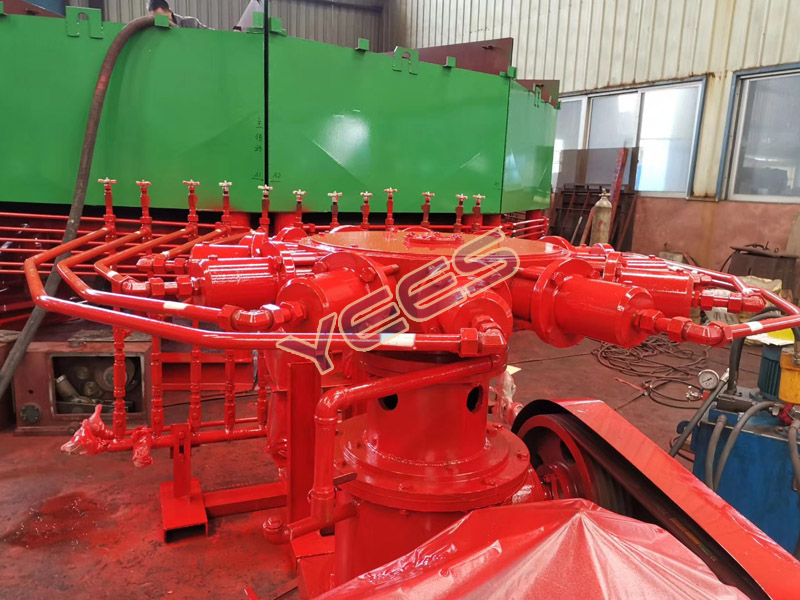

本机器的液压系统主要由液压泵站，主动油缸、从动油缸、液压管路及控制阀组成。液压泵站的主要作用是加补油，主动油缸的主要作用是通过凸轮推动柱塞，将机械能转变为液压能，从动油缸是主动缸传来的压力油推动油塞运动，将液压能转变回机械能。液压跳汰机的选矿原理可参考锯齿波跳汰机。

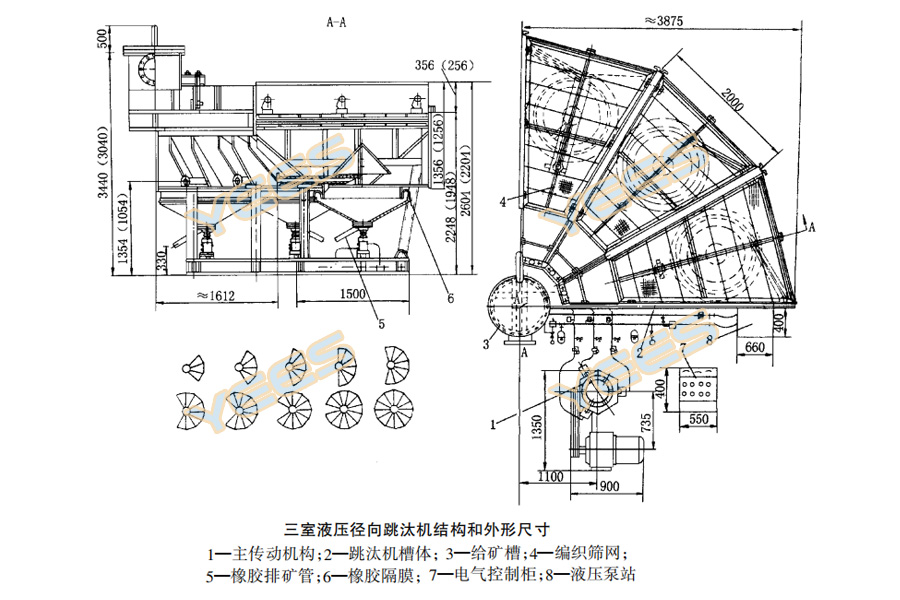

液压跳汰机结构图


优势和特点
1. 处理能力大、占地面积小；
2. 选别粒度范围广，适用性强；
3. 安装容易，操作简单，维护方便；
4. 采用锯齿波跳汰脉动规律，使重矿物更容易下沉，回收率高；
5. 比传统跳汰机省水60-70%，省电55%；
6. 适用于选别金、锡、金刚石、钨、锰、赤铁矿等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。

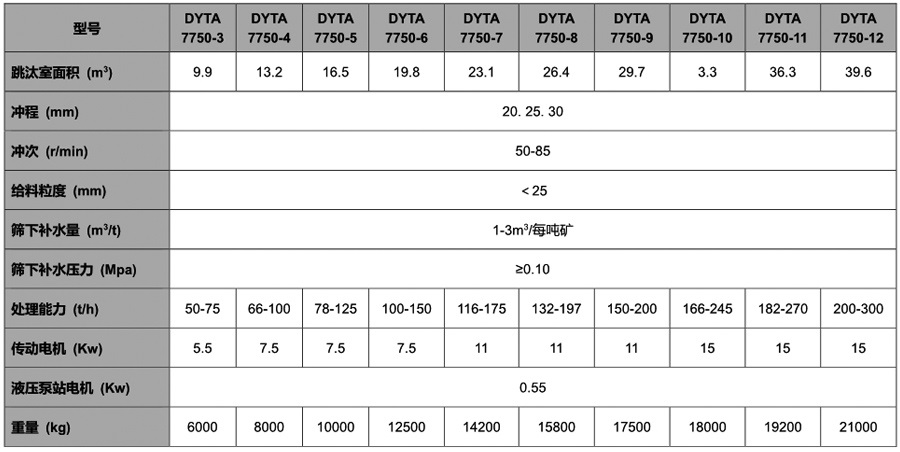

主要技术参数
