悬挂式多层选矿摇床与单层摇床相比，选别指标相近，在相近的占地面积下可以获得多倍的处理能力。悬挂式多层选矿摇床有多种用途：1.选别0.02-2mm矿砂及矿泥级别的钨矿、锡矿、钽矿、铌矿等有色、稀有和黑色金属矿物；2.选别0.5-6mm的末煤及0.5-1mm的煤泥；3.选别煤矸石中0.2-3mm矿砂及矿泥级别的黄铁矿；4.从其他具有足够密度差、粒度合适的混合物料中选别有用物质。
悬挂式多层摇床工作原理
其设备结构如下图，传动装置和床面分别用钢丝绳悬吊在金属支架上。采用新型多偏心惯性齿轮式的床头，通过一个连接器与多层床面连动。床面采用高密度玻璃钢和优质金刚砂制造而成，在钢架上设置能自锁的滑轮调坡装置，通过拉动钢丝绳从而改变床面的倾斜角和横向坡度。多层摇床的运动轨迹和单层6S摇床一致，矿物分层分带原理也相同。矿浆由顶部的分料桶均匀地送到各层床面，精矿、中矿、尾矿通过各层的接料槽层层收集然后由底层统一排出。

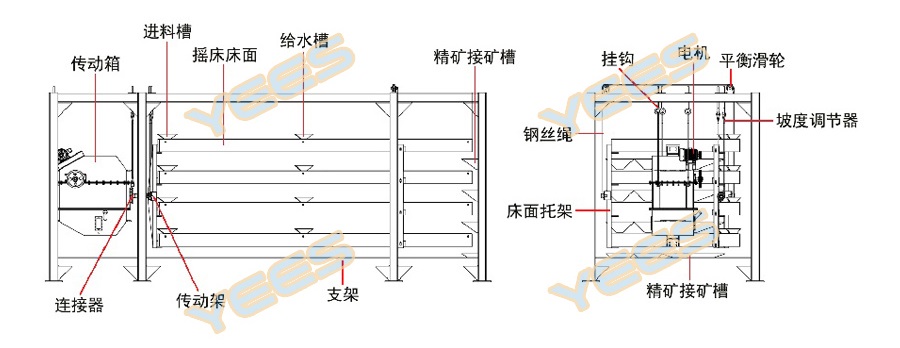

悬架式多层摇床结构图
优势和特点
1. 相比单层摇床更节约占地面积，节省基建投资，能耗低，适合大规模使用；
2. 多层结构，更容易布置给料和收集产品；
3. 悬挂式结构，无垂直向激振力，不产生垂直跳动。振动小可安装在高层楼板上；
4. 悬挂式结构，摩擦功耗非常小，易损件少，维护简单；
5. 便于操作管理；
6. 采用玻璃钢床面，刚度和强度大，不变形，不干裂，防锈，耐腐蚀，耐磨，耐候性好。

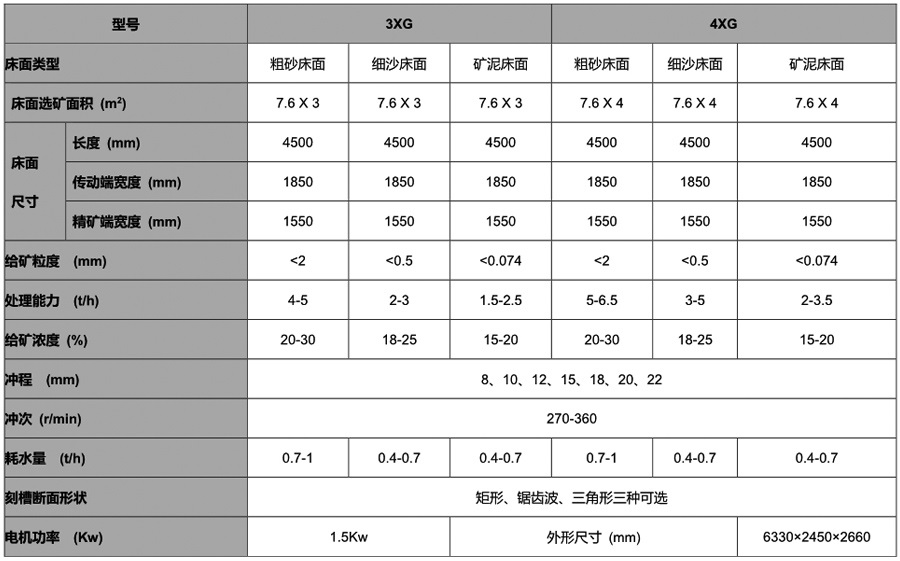

主要技术参数
