振动筛是利用振子激振使筛网产生往复旋型振动来进行筛分作业的机械设备，在砂石生产线中，振动筛的用处有很多，不管是石料进入破碎设备前的预先筛分，还是对破碎后的物料进行的检查筛分，包括成品砂石需要分成不同粒度大小的成品分级筛分等各个环节，都需要振动筛设备来进行解决.当然在不同的环节我们需要的振动筛类型和型号都有所不同，其作用也有差异，常见的振动筛类型主要是重型圆形振动筛和重型直线振动筛。

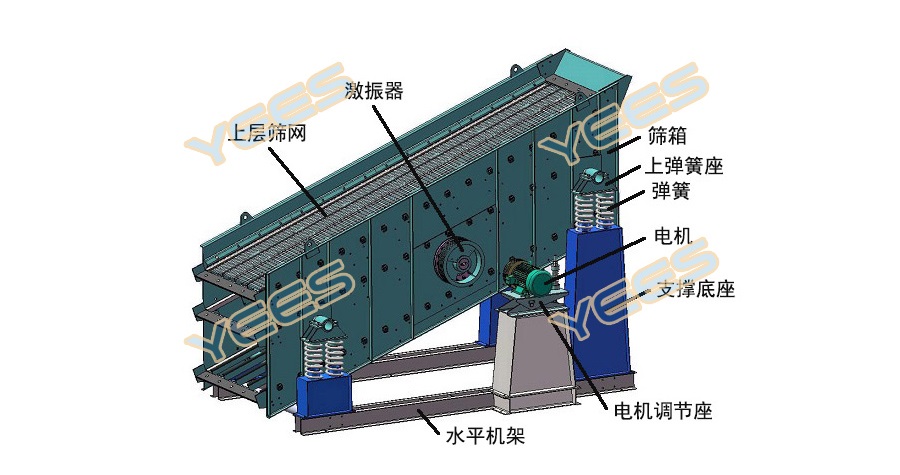

振动筛机械结构
一、振动器
1. 振动筛通常采用的振动器包括以下三种：皮带轮偏心式自定中心振动器、轴承偏心式振动器、纯振动式振动器其中，皮带轮偏心式自定中心振动器由于具有可使振动筛结构简化、易于制造及使用寿命长等特点，所以被广泛应用。
2. 直线振动筛有箱式、筒式两种振动器；有些新型振动器，在结构上略作调整，也能使振动筛产生直线运动或圆运动，可称为两用振动器。
3. 共振筛采用由两个接近响动的振动质量组成激振系统。
二、筛箱
1. 振动筛分设备的筛箱是由筛框、筛面及其坚固装置组成的。
2. 筛框由侧板和横梁构成，侧板使用6-16mm厚的钢板制成。
3. 栋梁通常使用钢管、槽钢或工字钢构成。
4. 筛箱可用铆接、焊接或高强度螺栓等三种方式连接。使用铆接连接的工艺最为复杂，但振动负荷适应能力确实最好。焊接结构工艺相对简单，但焊缝复杂，内应力比较大，当承受强烈震动作用时有可能会出现焊缝开裂甚至造成构件断裂的故障；一般采用回火处理以消除内应力。
5. 通常焊接结构工艺适用于小型振动筛，高强度螺栓和环槽铆钉连接适用于大型振动筛。
三、传动装置振动筛分设备的传动装置目前采用的通常有以下两种
1. 三角带传动装置三角带传动装置具有结构简单，可任意调整振动器的转速度等优点，但由于皮带质量或老化问题，在振动筛运转时，有可能出现打滑问题，造成筛孔堵塞。
2.联轴器装置联轴器直线驱动振动筛具有转速稳定，使用寿命长的优点，但不能调节振动器的转速。振动筛除了采用以上两种常见的传动装置外，目前还有使用高性能齿轮传动系统的设备，但应用不广泛。
四、隔振装置振动筛分设备的隔振装置的作用也非常大，常用的隔振装置包括以下三种
1.螺旋弹簧 螺旋弹簧具有结构紧凑，外形尺寸较小的特点，所得刚度也比较小，消振性能好，不需要紧固件，并且工作可靠，但也有横向刚度较小，筛子容易产生横振的缺点。
2.板弹簧 板弹簧具有横向刚度大，可消除横振的优点，但外形尺寸较大，安装困难，容易产生折断故障。
3.橡胶弹簧 橡胶弹簧具有外形尺寸小，刚度较大，隔振性能好的优点，但是橡胶弹簧不适应大振幅、动负荷大。
